  • Kolorowy system mocowania płytek stalowych
  • Kolorowy system mocowania płytek stalowych
Wprowadzenie do produktu

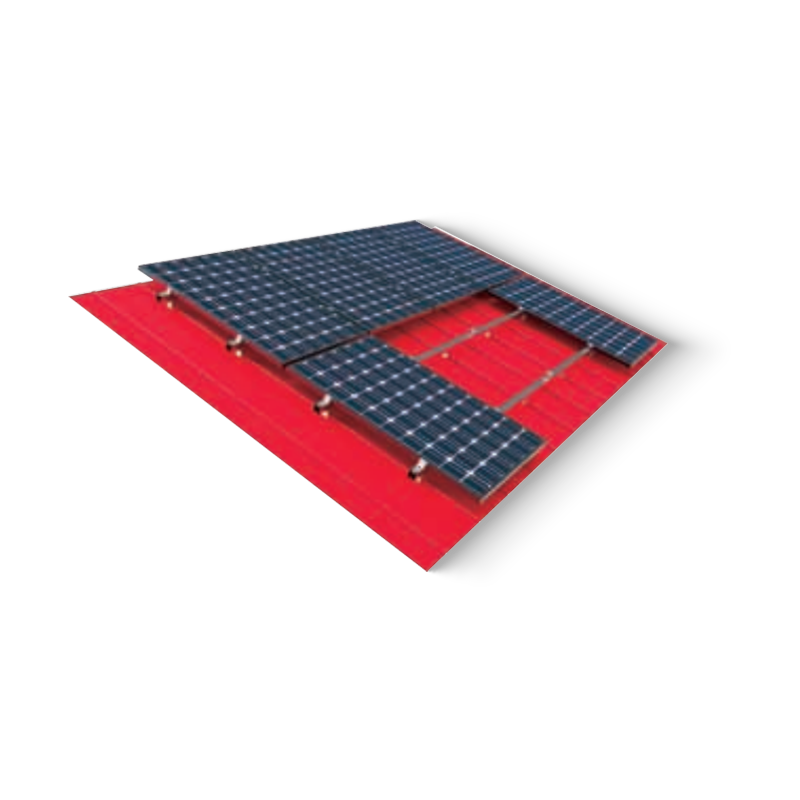

System montażu fotowoltaicznego z kolorowych płytek stalowych nadaje się głównie do rozproszonych elektrowni dachowych ze stali kolorowej. System ten wykorzystuje aluminium jako główny materiał. Jest lekki i ma niskie obciążenie dachu.

Niepenetrujący · dach przemysłowy · rąbek trapezowy/stojący
Kolorowy system mocowania płytek stalowych
The Kolorowy system mocowania płytek stalowych to specjalistyczne rozwiązanie konstrukcyjne przeznaczone do montażu modułów fotowoltaicznych na dachach obiektów przemysłowych i komercyjnych składających się z profilowanych blach stalowych. System ten wykorzystuje niestandardowe konfiguracje zacisków i szyn, które łączą się bezpośrednio z żebrami kolorowych dachówek stalowych, eliminując lub minimalizując potrzebę wykonywania przejść przez dach. Zbudowany głównie z wytłaczanych elementów ze stopu aluminium (AL6005-T5) i stali nierdzewnej (SUS304), zespół montażowy zapewnia połączenie mechaniczne, które uwzględnia wymagania dotyczące rozszerzalności cieplnej i obciążenia wiatrem. Jego modułowa architektura obsługuje zarówno orientację pionową, jak i poziomą, dostosowując się do różnych geometrii żeber, w tym profili trapezowych, falistych i na rąbek stojący.
01
Integralność strukturalna
Stosuje niepenetrujące zaciski na rąbek stojący lub wsporniki trapezowe z uszczelnieniem EPDM w celu utrzymania wodoodpornej warstwy istniejącej konstrukcji dachu.
02
Trwałość materiału
Anodowane aluminium zapewnia odporność na korozję atmosferyczną i narażenie na chemikalia przemysłowe, wydłużając żywotność paneli słonecznych.
03
Dystrybucja obciążenia
Zaprojektowane do rozkładania statycznych i dynamicznych obciążeń modułów fotowoltaicznych na główne płatwie dachowe, zapobiegając miejscowemu odkształceniu dachówek stalowych.
04
Szybkość instalacji
Wstępnie zmontowane komponenty i specjalistyczne nakrętki szynowe redukują czas pracy na miejscu i złożoność mechaniczną.
Materiał bazowy Anodowane aluminium AL6005-T5
Materiał mocowania Stal nierdzewna SUS304
Rodzaje dachów Szew trapezowy / falisty / stojący
Obciążenie wiatrem Do 60 m/s
Obciążenie śniegiem Do 1,4 kN/m²
Kąt pochylenia Regulacja równoległa lub 5° – 15°
Charakterystyka produktu
Parametr techniczny Szczegóły specyfikacji
Materiał bazowy Anodowane aluminium AL6005-T5
Materiał zapięcia Stal nierdzewna SUS304
Odpowiedni typ dachu Trapezowy, falisty, na rąbek stojący
Obciążenie wiatrem Do 60 m/s
Ładowność śniegu Do 1,4 kN/m²
Kąt pochylenia Równolegle do dachu lub z regulacją w zakresie 5° - 15°
Podstawowe scenariusze zastosowań
Magazynowanie przemysłowe – wielkoskalowe dachowe elektrownie fotowoltaiczne w centrach logistycznych i zakładach produkcyjnych wykorzystujące profilowane blachy stalowe.
Obiekty rolnicze – Integracja energii słonecznej w oborach dla zwierząt o konstrukcji stalowej i magazynach zboża.
Komercyjne centra handlowe – Modernizacja istniejących kompleksów handlowych z metalowymi dachami w celu wytwarzania energii odnawialnej.
Kontrola przed instalacją
  • Weryfikacja podłoża: Potwierdź grubość i gatunek materiału kolorowej płytki stalowej, aby zapewnić odpowiednią wytrzymałość na wyrywanie dla wkrętów samogwintujących lub tarcie zacisku.
  • Lokalizacja płatwi: Zidentyfikuj i zaznacz dokładne położenie płatwi poddachowych, aby upewnić się, że wszystkie łączniki konstrukcyjne są zakotwione w ramie nośnej.
Wytyczne operacyjne
  • Aplikacja uszczelniacza: W przypadku systemów wymagających penetracji dachu należy zastosować wysokiej jakości uszczelki EPDM lub taśmę z kauczuku butylowego, aby zapobiec przedostawaniu się wilgoci.
  • Dane momentu obrotowego: Wszystkie śruby ze stali nierdzewnej należy dokręcać z inżynieryjnym momentem obrotowym (zwykle 15-20 N·m), aby zapobiec poluzowaniu pod wpływem cyklicznych wibracji wiatru.
  • Warunki przechowywania: Komponenty przechowywane w suchym, wentylowanym pomieszczeniu; unikać bezpośredniego kontaktu z cementem lub materiałami kwaśnymi, aby zapobiec korozji galwanicznej przed montażem.
Właściwości fizyczne
Wpisz Stenty fotowoltaiczne
Materiał Materiał Stop aluminium
Wykańczanie/obróbka powierzchni

/

Zakres wymiarowy

konfigurowalny jest dostępny

Szerokość Możliwość dostosowania jest dostępna
Wysokość poręczy bocznej
Długość
Grubość/średnica drutu
Maks. Obciążenie robocze
Akcesoria/produkty powiązane
Cechy produktu

1. Lekka waga

2. Łatwa instalacja

3. Wysoka wydajność kosztowa

Kolor

Projektowe ciśnienie wiatru: 0,55 KN/㎡

Projektowe ciśnienie śniegu: 0,5 KN/㎡

Żywotność: 30 lat

Zapotrzebowanie środowiska
Zastosowanie Kolor steel tile roof
  • Czy jesteś firmą handlową lub producentem?

    jesteśmy producentem, możemy eksportować siebie.

  • Jakie są warunki płatności?

    Akceptujemy T/T, nieodwołalne L/C w zasięgu wzroku. Przy regularnym zamówieniu preferujemy 30% z góry, 70% przed wysyłką.

  • Jak długi jest czas dostawy?

    Jesteśmy producentem, który ma na stanie normalne rozmiary. Obiecujemy dostawę w ciągu 25 dni od otrzymania wpłaty.

  • Czy oferujecie darmowe próbki?

    Tak, możemy to zrobić, ale musisz sobie pozwolić na opłatę za fracht.
