Wprowadzenie do produktu

Aluminiowe stojaki kablowe przeznaczone są do otwartych systemów zarządzania kablami w centrach danych. Zdobyły szerokie uznanie na rynku dzięki swojej lekkości, dużej wytrzymałości i łatwości konserwacji. Zastosowanie wysokiej jakości stopu aluminium jako głównego materiału zapewnia, że ​​stojak na kable ma nośność i odporność na korozję, przy jednoczesnym zmniejszeniu całkowitej masy, co ułatwia obsługę i instalację. Jego powierzchnia jest cynkowana galwanicznie lub ogniowo, a grubość powłoki wynosi odpowiednio ≥12um i >60um, co zapewnia odporność na rdzę i korozję. Zabieg ten nie tylko wydłuża żywotność stojaka kablowego, ale także zwiększa jego odporność na erozję środowiskową, zapewniając długoterminową i stabilną pracę. Otwarta konstrukcja stojaka kablowego sprawia, że ​​układanie i konserwacja kabli jest wygodniejsza. Użytkownicy mogą łatwo prowadzić kable przez stopnie stojaka kablowego, aby uzyskać elastyczny układ okablowania. Jednocześnie otwarta konstrukcja optymalizuje również cyrkulację powietrza i poprawia efektywność rozpraszania ciepła w centrum danych.

SYSTEM OTWARTY · ZARZĄDZANIE KABLAMI

Aluminiowa drabinka kablowa z otwartym systemem zarządzania kablami

Modułowa konstrukcja wsporcza pod kable elektroenergetyczne, sterownicze i telekomunikacyjne. Zaprojektowane z myślą o wysokiej wytrzymałości mechanicznej i odporności na korozję w środowiskach wewnętrznych i zewnętrznych.

Przegląd produktu

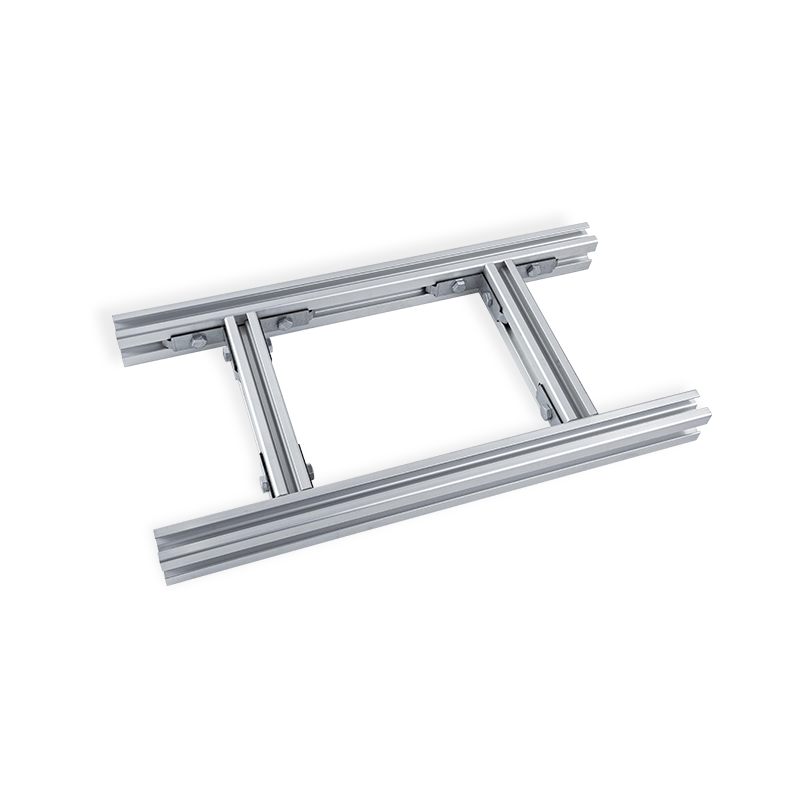

Aluminiowa drabina kablowa w układzie otwartym składa się z dwóch podłużnych szyn bocznych połączonych szczebelkami w stałych odstępach, tworząc konstrukcję typu drabinkowego. Wykonany z wytłaczanego stopu aluminium 6063-T5 lub 6061-T6, system ten zapewnia lekką, a jednocześnie sztywną ścieżkę podparcia dla kabli. Otwarta konstrukcja umożliwia naturalne chłodzenie konwekcyjne, zapobiega gromadzeniu się ciepła i upraszcza dodawanie lub wymianę kabli bez odłączania istniejących linii. Obróbka powierzchni obejmuje wykończenie walcowane, anodowanie (8-12 μm) lub poliestrowe malowanie proszkowe (kolory RAL). Standardowy rozstaw szczebli wynosi 250 mm lub 300 mm, regulowany na życzenie. Sekcje drabiny łączą się za pomocą złączy lub łączników, podtrzymując proste biegi, poziome zagięcia, pionowe zagięcia wewnętrzne/zewnętrzne i przejścia podstopnic. Mocowanie kabla można zwiększyć za pomocą opcjonalnych zacisków, rolek lub przykryć przekładkami w celu segregacji.

6063-T5 / 6061-T6 Gatunki stopów
250 i 300 mm Rozstaw szczebli (standard)
Do 6 m Długość sekcji
IP20 - IP66 Ochrona systemu (z osłonami)

Podstawowe zalety

W

Stosunek masy do wytrzymałości

Gęstość aluminium 2,7 g/cm3 zapewnia o 60% mniejszą wagę w porównaniu ze stalowymi odpowiednikami, zachowując jednocześnie nośność do 200 N/m na szczebel (testowane zgodnie z IEC 61537).

C

Odporność na korozję

Naturalna warstwa tlenku lub anodowane wykończenie jest odporne na wilgoć, mgłę solną (testowane> 480h ASTM B117) i środki chemiczne. Nadaje się do środowisk petrochemicznych i morskich.

O

Otwarta dostępność

Rozstaw szczebli umożliwia kontrolę opadania kabla i kontrolę wizualną. Do układania kabli lub zmiany ich trasy nie są potrzebne żadne narzędzia, co skraca czas instalacji o 30%.

R

Szybki montaż

Zatrzaskowe płytki łączące i wstępnie wytłoczone otwory redukują liczbę połączeń śrubowych. Zgodny z normą DIN EN 61537 dotyczącą systemów drabinek kablowych.

Charakterystyka produktu

Materiał Wytłaczany stop aluminium 6063-T5 / 6061-T6 (konfigurowalny 6005A)
Wykończenie powierzchni Wykończenie frezowane, anodowane (10μm przezroczysty lub brązowy), malowanie proszkowe RAL 9002 / RAL 7040 / RAL 1018
Wymiary szyny bocznej (wys. x szer.) 50x30mm | 80x40mm | 100x45mm | 120x50 mm (inne na zamówienie)
Profil szczebla Pręt trapezowy 20x12 mm lub płaskownik 25x15 mm; wzór antypoślizgowy opcjonalny
Długość standardowa 3000 mm, 4000 mm, 6000 mm
Rozstaw szczebli 250 mm (do dużych obciążeń), 300 mm (do standardowych zastosowań), 150 mm (do małych kabli)
Klasa obciążenia (IEC 61537) Klasa 60 / Klasa 120 / Klasa 180 (maks. obciążenie rozłożone 1800 N/m)
Zakres temperatur -40°C do 120°C

Scenariusze zastosowań

Elektrownie i podstacje Centra danych (napowietrzne prowadzenie kabli) Urządzenia do uzdatniania wody Rafinerie ropy i gazu Wysokie budynki komercyjne Sieci sygnalizacji kolejowej Energia odnawialna (farmy fotowoltaiczne/wiatrowe) Systemy kontroli bagażu i kontroli na lotnisku

Uwagi techniczne i rozwiązania

Ograniczanie zakłóceń elektromagnetycznych (EMI).

W przypadku wrażliwych kabli sygnałowych należy zainstalować drabinki aluminiowe z ciągłymi mostkami łączącymi. Użyj klejonych połączeń szczebli, aby zmniejszyć impedancję pętli poniżej 0,1 oma na 10 m długości, zgodnie z dyrektywą EMC 2014/30/UE.

Zarządzanie rozszerzalnością cieplną

Aluminium rozszerza się 23 x 10⁻⁶/K. W przypadku odcinków o długości przekraczającej 20 m należy zastosować złącza dylatacyjne ze szczeliną 15 mm na zmianę o 10°C. Kotwy stałe umieszczone co 6 m zapobiegają wyboczeniu.

Zapobieganie korozji bimetalicznej

W przypadku łączenia drabin aluminiowych ze wspornikami ze stali ocynkowanej należy zastosować podkładki izolacyjne lub podkładki ocynkowane z powłoką Dacromet. Unikaj bezpośredniego kontaktu miedzi z aluminium w wilgotnych warunkach.

Zgodność z wymogami sejsmicznymi i wibracjami

Systemy drabin z przykręcanymi płytami łączącymi i zaciskami sprężynowymi wytrzymują przyspieszenie sejsmiczne w strefie 4 (0,4 g). W obszarach o dużych wibracjach należy zastosować nakrętki zabezpieczające i wsporniki antywibracyjne.

Często zadawane pytania

Jaka jest różnica pomiędzy drabinką kablową a korytkiem kablowym?
Drabina kablowa posiada otwarte szczeble w rozstawie (zwykle 250-300 mm), zapewniające wentylację i minimalne zbieranie zanieczyszczeń, idealne w przypadku ciężkich kabli. Korytko kablowe posiada dno pełne lub perforowane, odpowiednie dla kabli o małej średnicy. Drabina zmniejsza wagę i umożliwia łatwiejsze zsiadanie.
Czy aluminiową drabinkę kablową można używać na zewnątrz w środowisku przybrzeżnym?
Tak. Wybierz wykończenie anodowane (min. 15 μm) lub malowanie proszkowe hybrydą epoksydowo-poliestrową. W przypadku bezpośrednich stref rozprysków morskich należy zastosować aluminium 6063 z niezawierającą chromianów powłoką konwersyjną oraz wytrzymałą powłoką poliestrową przetestowaną na działanie mgły solnej przez 1000 godzin.
Jak obliczyć nośność dla danej długości przęsła?
Patrz tabele obciążeń w normie IEC 61537. Na przykład szyna boczna 100x45mm z rozpiętością 3m i rozstawem szczebli 250mm wytrzymuje rozłożone obciążenie 1200 N/m. Zwiększ gęstość szczebli lub zmniejsz rozpiętość w przypadku większych obciążeń. Skonsultuj się z tabelą ugięcia obciążenia producenta.
Czy dostępne są akcesoria do mocowania kabli bez wiercenia?
Tak. Uniwersalne klipsy do siodeł, zapięcia ze stali sprężynowej i paski z rzepami mocowane są bezpośrednio do szczebli. Opaski kablowe z podstawą zatrzaskową pasują również do perforacji szyn bocznych (otwory wytłoczone co 50 mm).

Informacje referencyjne dotyczące zamówienia

Kod numeru części ACL-[Wysokość szyny]-[Rozstaw szczebli]-[Kod wykończenia]-[Długość cm]
Przykład ACL-100-300-PC7035-400 → wysokość 100mm, rozstaw szczebli 300mm, malowanie proszkowe RAL7035, długość 4000mm
Standardowe akcesoria Płytki łączące (para), śruby i nakrętki sprężynowe, zworki łączące, zaślepki końcowe do szyn bocznych
Opcje dostosowywania Nachylone szczeble do drenażu, okucia ze stali nierdzewnej 316, wstępnie zmontowane łączniki, kanały na nakrętki uwięzione do szybkiego montażu
*Wszystkie dane techniczne na podstawie wytłaczanych profili aluminiowych. Nośności zweryfikowane zgodnie z IEC 61537:2021. Ilustracje produktów i specyfikacje podlegają zmianom technicznym.
Właściwości fizyczne
Wpisz Korytko kablowe do okablowania
Materiał Materiał Stal, aluminium, ss304, ss316L
Wykańczanie/obróbka powierzchni

Wstępnie ocynkowane 8um / cynkowanie galwaniczne (≥12um)

Cynkowane ogniowo (>60um)

Spryskane tworzywem sztucznym (>60um)

Powłoka mocy

Polerowanie kwasem (opcja)

Zakres wymiarowy

konfigurowalny jest dostępny

Szerokość
Wysokość poręczy bocznej
Długość
Grubość/średnica drutu
Maks. Obciążenie robocze Według rozmiaru
Akcesoria/produkty powiązane
Cechy produktu
Kolor Srebro lub inne/wg klientów
Zapotrzebowanie środowiska
Aplikacja
  • Czy jesteś firmą handlową lub producentem?

    jesteśmy producentem, możemy eksportować siebie.

  • Jakie są warunki płatności?

    Akceptujemy T/T, nieodwołalne L/C w zasięgu wzroku. Przy regularnym zamówieniu preferujemy 30% z góry, 70% przed wysyłką.

  • Jak długi jest czas dostawy?

    Jesteśmy producentem, który ma na stanie normalne rozmiary. Obiecujemy dostawę w ciągu 25 dni od otrzymania wpłaty.

  • Czy oferujecie darmowe próbki?

    Tak, możemy to zrobić, ale musisz sobie pozwolić na opłatę za fracht.
