  • Końcówka korytka światłowodowego
  • Końcówka korytka światłowodowego
Wprowadzenie do produktu

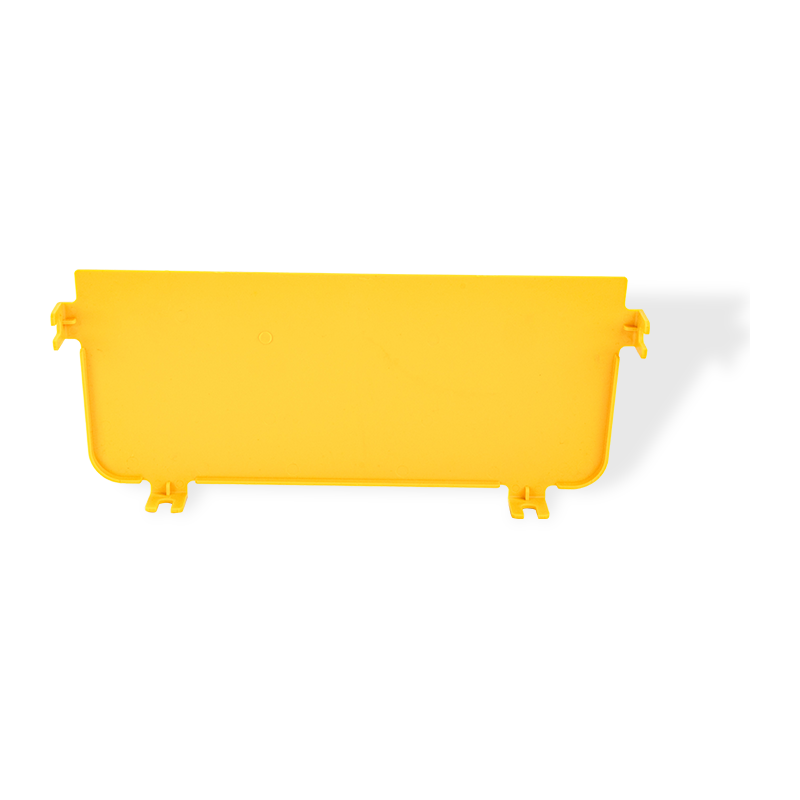

Zaślepka korytka światłowodowego to kluczowe akcesorium w systemie korytek światłowodowych. Wykonany jest z trudnopalnego materiału ABS, aby zapewnić bezpieczeństwo i stabilność. Ta przegroda portu została znakomicie zaprojektowana, aby idealnie zamykać koniec korytka światłowodowego, skutecznie zapobiegać przedostawaniu się kurzu i zanieczyszczeń oraz chronić światłowód przed przypadkowym uszkodzeniem. Jego właściwości zmniejszające palność spełniają normę UL94 FV-0 i są bezpieczne i niezawodne. Przegroda portu jest łatwa w montażu i ma silną kompatybilność. Nadaje się do różnych systemów koryt światłowodowych. Jego gładka powierzchnia i schludny wygląd nie tylko poprawiają ogólną estetykę, ale także skutecznie prowadzą linię światłowodową, zapewniając płynną i wydajną transmisję danych. Niezależnie od tego, czy jest to nowe, czy rozbudowane centrum danych, przegroda portowa jest niezbędnym wyborem wysokiej jakości.

Zaślepka korytka światłowodowego

Klasyfikacja produktu: Korytko na kabel optyczny

Przegląd produktu

Końcówka korytka kablowego światłowodu to element zakończeniowy instalowany na otwartych końcach korytka kablowego światłowodu. Tworzy barierę, która zapobiega gromadzeniu się zanieczyszczeń, fizycznemu kontaktowi z zakończeniami kablowymi i przypadkowemu przemieszczeniu kabli światłowodowych. Wykonana ze stali pokrytej elektrostatyczną powłoką proszkową, zaślepka pasuje do standardowych wymiarów tac (szerokość od 100 mm do 600 mm). Element ma wstępnie nawiercone otwory montażowe dopasowane do szczebli tacy i gładki, zaokrąglony profil krawędziowy, który eliminuje ostre narożniki. Po zainstalowaniu zaślepka zachowuje zgodność promienia zgięcia włókien optycznych wychodzących lub kończących się w punktach końcowych korytka. Jego konstrukcja integruje się z odcinkami prostymi, łukami pionowymi lub poziomymi, aby zapewnić spójną ochronę kabli na całej ścieżce zarządzania kablami.

Podstawowe zalety

  • Kompatybilność wymiarowa ze standardowymi szerokościami korytek optycznych (100 mm, 150 mm, 200 mm, 300 mm, 400 mm, 500 mm, 600 mm).
  • Podłoże ze stali ocynkowanej o grubości od 0,8 mm do 1,5 mm z odporną na korozję powłoką poliestrową (80-100 mikronów).
  • Beznarzędziowy montaż zatrzaskowy na korytkach ze szczelinowymi szczebelkami; dostępne mocowanie śrubowe dla środowisk o wysokich wibracjach.
  • Zaokrąglone krawędzie o promieniu 5 mm, aby zapobiec naruszeniom promienia gięcia włókna (spełnia normę IEC 60794-1-21).
  • Otwarta konstrukcja szczeliny na dole zapewnia drenaż kabli i wentylację, zmniejszając zatrzymywanie wilgoci.

Charakterystyka produktu

Materiał Stal walcowana na zimno (DX51D Z) lub stal nierdzewna 304/316L
Wykończenie powierzchni Malowanie proszkowe elektrostatyczne, RAL 7035 lub RAL 9010; grubość 60-80μm
Opcje grubości 1,0 mm, 1,2 mm, 1,5 mm (w zależności od obciążenia tacy)
Kompatybilność szerokości 100 mm do 600 mm, regulowane za pomocą kołnierzy bocznych
Wysokość 50 mm, 80 mm, 100 mm, 120 mm (pasuje do wysokości bocznej szyny tacy)
Zakres temperatur -40°C do 85°C
Ocena ogniowa UL 94 V-0; indeks tlenowy ≥28% (w wersji całkowicie stalowej nie ma elementów plastikowych)
Metoda instalacji Mocowanie śrubowe (śruby M6x12) lub zatrzaskowe za pomocą nakrętek sprężystych

Scenariusze zastosowań

Korytka kablowe centrum danych w punktach końcowych, gdzie zworki światłowodowe łączą się z szafami sprzętowymi.
Centrale telekomunikacyjne i stacje czołowe wymagające zabezpieczenia terminacji szkieletowych kabli optycznych.
Środowiska automatyki przemysłowej z wibracjami zapobiegającymi przesunięciu końcówek kabli.
Szyby pionów kablowych i punkty dystrybucji budynków, w których korytka kończą się na przejściach przez ściany.
Obudowy światłowodowe i punkty wejścia do szaf zewnętrznych (stopień ochrony IP30 z opcjonalną płytą kołnierzową).

Uwagi techniczne i rozwiązania

Wymagany odstęp instalacyjny

Zachowaj minimalną przestrzeń 25 mm pomiędzy zaślepką a sąsiadującymi ścianami lub sprzętem. Ograniczony luz może spowodować, że promień zgięcia włókna będzie mniejszy niż 40 mm w przypadku standardowych włókien SMF-28. W przypadku ograniczonej przestrzeni należy stosować przesunięte zaślepki końcowe (pod kątem 15 lub 30 stopni).

Ciągłość uziemienia

Zaślepki z malowanymi powierzchniami nie łączą się automatycznie z uziemieniem korytka. Zainstaluj zaciski uziemiające lub podkładki gwiazdowe pomiędzy śrubami montażowymi a tacą, aby zapewnić ciągłość elektryczną uziemienia systemu zgodnie z TIA-607-B.

Zarządzanie wilgocią w tacach zewnętrznych

Do obszarów zewnętrznych lub zlewnych wybierz zaślepki z dolnymi otworami odprowadzającymi wodę (średnica 2 mm, rozstaw 50 mm). Bez drenażu gromadzi się kondensacja i zwiększa tłumienie w złączach optycznych. Szczelinowe nakładki końcowe zapewniają wentylację i zmniejszają różnicę ciśnień.

Kompatybilność z drabinką kablową i korytkiem perforowanym

Zaślepki standardowe przeznaczone są do korytek perforowanych. W przypadku korytek drabinkowych (szczeble oddalone od siebie o 250 mm lub 300 mm) należy zastosować rozszerzone zaślepki kołnierzowe, które zachodzą na siebie poza ostatni szczebel, aby zapobiec zwisaniu kabla w punkcie końcowym.

Często zadawane pytania

Czy można zamontować zaślepkę na już zainstalowanych korytkach?
Tak. Osłona końcowa przesuwa się po bocznych szynach tacy bez usuwania kabli. Jeśli jednak kable wychodzą poza koniec korytka na więcej niż 30 mm, podczas instalacji wymagane jest tymczasowe podparcie, aby zapobiec naprężeniu włókien.
Jaka jest nośność samej muszli końcowej?
Osłona końcowa nie jest przeznaczona do przenoszenia obciążeń. Maksymalna siła osiowa 50N (równoważna 5kg statyczne) przyłożona do powierzchni czołowej. Do ciągnięcia lub napinania kabli należy używać dedykowanych kolanek ściągających lub skrzynek zakończeniowych.
Czy zaślepka wymaga uszczelek chroniących przed kurzem?
Wersja standardowa nie posiada uszczelki. Aby uzyskać stopień ochrony IP4X, należy zamówić zaślepki końcowe z uszczelką neoprenową (o grubości 2 mm) przymocowaną wstępnie do kołnierza. Uszczelka zostaje ściśnięta, aby uszczelnić szczeliny pomiędzy zaślepką a boczną szyną tacy.
Jak określić prawidłowy rozmiar zaślepki dla istniejącej tacy?
Zmierz szerokość wewnętrzną pomiędzy bocznymi szynami tacy (nie szerokość nominalna). Zmierz także wysokość poręczy bocznej. Oznaczenie zaślepek końcowych wskazuje kompatybilną serię tac, np. „C100H80” pasuje do tac o szerokości 100 mm i wysokości 80 mm.

Informacje referencyjne dotyczące składania zamówień

Struktura numeru części FEC-[Szerokość w mm]-[Wysokość w mm]-[Kod materiału]
Przykład FEC-300-100-SS304 (szerokość 300 mm, wysokość 100 mm, stal nierdzewna 304)
Standardowe opakowanie 10 sztuk w kartonie, w zestawie śruby montażowe (M6x12, 4 na zaślepkę)
Opcje niestandardowe Żółta powłoka proszkowa (dobra widoczność), wstępnie nawiercone otwory wejściowe kabli (średnica 20-50 mm), etykieta grawerowana laserowo
Właściwości fizyczne
Wpisz Korytko na kabel światłowodowy/korytko na kabel światłowodowy
Materiał Materiał ognioodporne PCV do odcinków prostych, ognioodporne ABS w przypadku akcesoriów, materiałem elastycznej rurki jest PP. Materiał trudnopalny o klasie UL94 FV-0
Wykańczanie/obróbka powierzchni

/

Zakres wymiarowy

konfigurowalny jest dostępny

Szerokość 120/240/300/360
Wysokość poręczy bocznej 100
Długość 2000/3000/Dostosowane
Grubość/średnica drutu
Maks. Obciążenie robocze
Akcesoria/produkty powiązane
Cechy produktu

1. Zamknięta konstrukcja, chroni kable światłowodowe przed uszkodzeniem.

2. Kanał bieżni światłowodowej wykonany jest z trudnopalnego tworzywa sztucznego o gładkiej powierzchni i dobrym wyglądzie.

3. Zapewnia kontrolę promienia zgięcia i zapewnia promień światłowodu ≧ 40 mm. Zestaw ruchomego wyjścia kabla jest opcjonalny, aby zaspokoić rosnące wymagania centrów danych.

4. Dostępne są różne sposoby instalacji, takie jak zawieszenie, podparcie blatu szafki lub połączenie z innym korytkiem kablowym.

Kolor Żółty (panton 123c)
Zapotrzebowanie środowiska Wewnątrz
Zastosowanie Nadaje się do szerokiego zakresu zastosowań, w tym do zarządzania kablami światłowodowymi i kablami zasilającymi.
  • Czy jesteś firmą handlową lub producentem?

    jesteśmy producentem, możemy eksportować siebie.

  • Jakie są warunki płatności?

    Akceptujemy T/T, nieodwołalne L/C w zasięgu wzroku. Przy regularnym zamówieniu preferujemy 30% z góry, 70% przed wysyłką.

  • Jak długi jest czas dostawy?

    Jesteśmy producentem, który ma na stanie normalne rozmiary. Obiecujemy dostawę w ciągu 25 dni od otrzymania wpłaty.

  • Czy oferujecie darmowe próbki?

    Tak, możemy to zrobić, ale musisz sobie pozwolić na opłatę za fracht.
