Ocena nośności i współczynników bezpieczeństwa systemów korytek kablowych

W przypadku dużych projektów infrastrukturalnych, energetycznych i przemysłowych stabilność systemu zarządzania kablami nie podlega negocjacjom. ** Korytko kablowe ** jest powszechnie wybierany ze względu na pełną konstrukcję, która chroni wrażliwe kable przed kurzem i czynnikami zewnętrznymi. Jednak bezpieczeństwo projektu w dużej mierze opiera się na skrupulatnej ocenie inżynierskiej ograniczeń konstrukcyjnych korytka. Zamówienia B2B muszą wymagać zgodności ze standardami **Badanie obciążenia korytek kablowych** i weryfikować obliczoną **Maksymalną rozpiętość korytka kablowego** w oparciu o rzeczywiste obciążenie. Jiangsu Youming Group Co., Ltd., wyspecjalizowane, innowacyjne przedsiębiorstwo high-tech w produkcji korytek kablowych, dostarcza zweryfikowane produkty ze stali nierdzewnej, stopów aluminium i serii ocynkowanych, wspierane przez nasze wewnętrzne centrum testowe i zaawansowane zautomatyzowane linie produkcyjne.

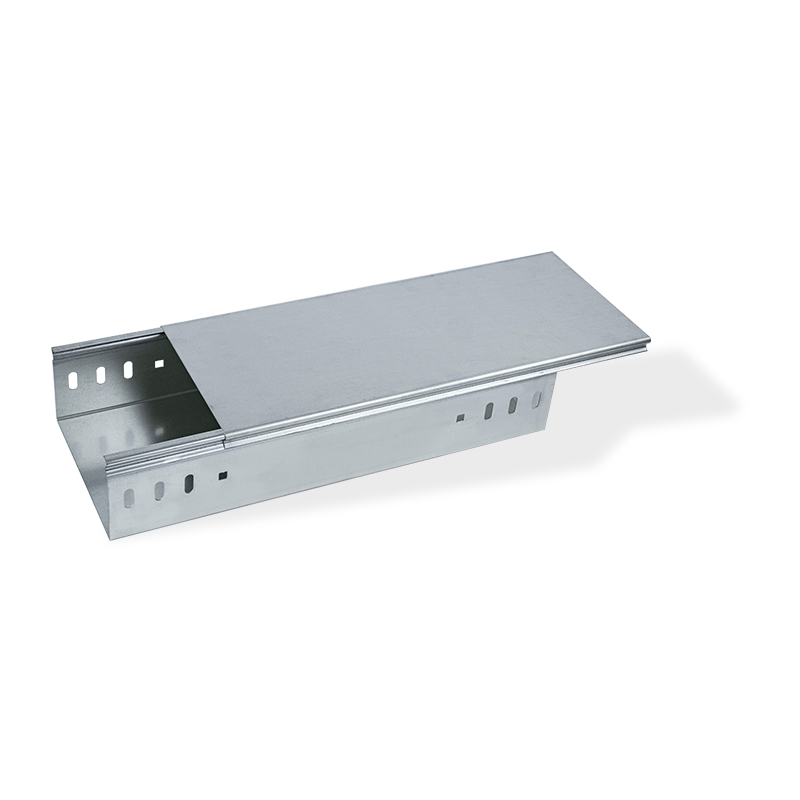

Korytko kablowe ze stali ocynkowanej z pokrywą

Interpretacja nośności i standardów testowania

Bezpieczeństwo w zarządzaniu kablami jest funkcją przetestowanych limitów i ustalonych współczynników bezpieczeństwa.

Zrozumienie Testowanie obciążenia korytka kablowego standardy

Nośność należy zweryfikować za pomocą kontrolowanych procedur **testowania obciążenia korytek kablowych**, zazwyczaj zgodnie ze specyfikacjami branżowymi, takimi jak NEMA VE 1. Testy te poddają system korytek obliczonym obciążeniom w określonym zakresie, aż do awarii. Publikowane bezpieczne obciążenie robocze oblicza się, dzieląc ostateczne obciążenie niszczące przez zalecany współczynnik bezpieczeństwa (często 1,5). Dzięki temu zainstalowany system posiada znaczny bufor chroniący przed nieoczekiwanym wzrostem masy lub obciążeniem środowiskowym. Dział zaopatrzenia powinien zawsze żądać kopii tych poświadczonych raportów z testów.

Wzajemne oddziaływanie Load vs. Maksymalna rozpiętość korytka kablowego

Zależność pomiędzy przyłożonym równomiernie rozłożonym obciążeniem (UDL) a **maksymalną rozpiętością korytka kablowego koryta kablowego** jest odwrotna i zależy w dużym stopniu od wymiarów przekroju poprzecznego korytka oraz grubości (przekroju) metalu. Szersza korytka lub cieńsza prowadnica będzie wymagała krótszej **maksymalnej rozpiętości dla korytka kablowego** dla tego samego obciążenia, lub odwrotnie, większa szerokość umożliwi większą rozpiętość. Nieprzestrzeganie tabel określonych przez producenta, opartych na wynikach **testów obciążenia korytek kablowych** może prowadzić do trwałej deformacji lub zawalenia się konstrukcji.

Porównanie: Grubość tacy a maksymalna rozpiętość i obciążenie (przykładowe dane):

Kontrola ugięcia i integralność systemu

Oprócz uszkodzeń strukturalnych, kontrolowanie ruchu jest niezbędne dla trwałości kabla i wyrównania systemu.

Zarządzanie Ugięcie korytka kablowego limity

Podczas gdy nośność rozwiązuje problem katastrofalnej awarii, **Ugięcie korytka kablowego** ogranicza integralność funkcjonalną. Nadmierny zwis pionowy nie tylko wydaje się nieprofesjonalny, ale może powodować nadmierne obciążenie samych kabli, potencjalnie uszkadzając światłowody lub powodując degradację izolacji w ciągu dziesięcioleci użytkowania. Najlepsza praktyka branżowa często ogranicza **Ugięcie korytka kablowego** do długości przęsła podzielonej przez 240 (L/240). Osiągnięcie tak niskiego ugięcia wymaga dokładnego przestrzegania tabel **Maksymalna rozpiętość korytka kablowego** dostarczonych przez producenta.

Wpływ Stopień wypełnienia kabla przy montażu w korytku na obciążeniu

Inżynierowie muszą dokładnie określić całkowitą masę korytka, biorąc pod uwagę **Stosunek wypełnienia kablami w przypadku montażu w korytku**. *Współczynnik wypełnienia* (procent pola przekroju poprzecznego korytka zajmowanego przez kable) ma kluczowe znaczenie dla określenia wydajności termicznej, ale *rzeczywisty ciężar kabla* określa obciążenie konstrukcyjne. Przeoczenie potencjalnych przyszłych potrzeb w zakresie wydajności lub niedokładne oszacowanie gęstości różnych kabli zasilających i komunikacyjnych może prowadzić do zaniżenia specyfikacji **koryta kablowego** i przedwczesnej awarii.

Czynniki materiałowe i produkcyjne

Wybór materiałów i spójność produkcji są gwarancją długotrwałej wydajności.

Zalety techniczne Korytko kablowe ze stali nierdzewnej specyfikacje

W środowiskach narażonych na wysoką wilgotność, żrące chemikalia (np. farmaceutyczne, petrochemiczne) lub ekstremalne temperatury stal ocynkowana jest niewystarczająca. **Specyfikacje korytek kablowych ze stali nierdzewnej** (zwykle w gatunkach 304 lub 316) zapewniają doskonałą odporność na korozję i zwiększoną granicę plastyczności. Chociaż koszt początkowy jest wyższy, wydłużona żywotność i redukcja kosztów konserwacji sprawiają, że **systemy korytek kablowych ze stali nierdzewnej** są najbardziej ekonomicznym i długoterminowym wyborem w tych wymagających sektorach.

Precyzja produkcji i niezawodność konstrukcji

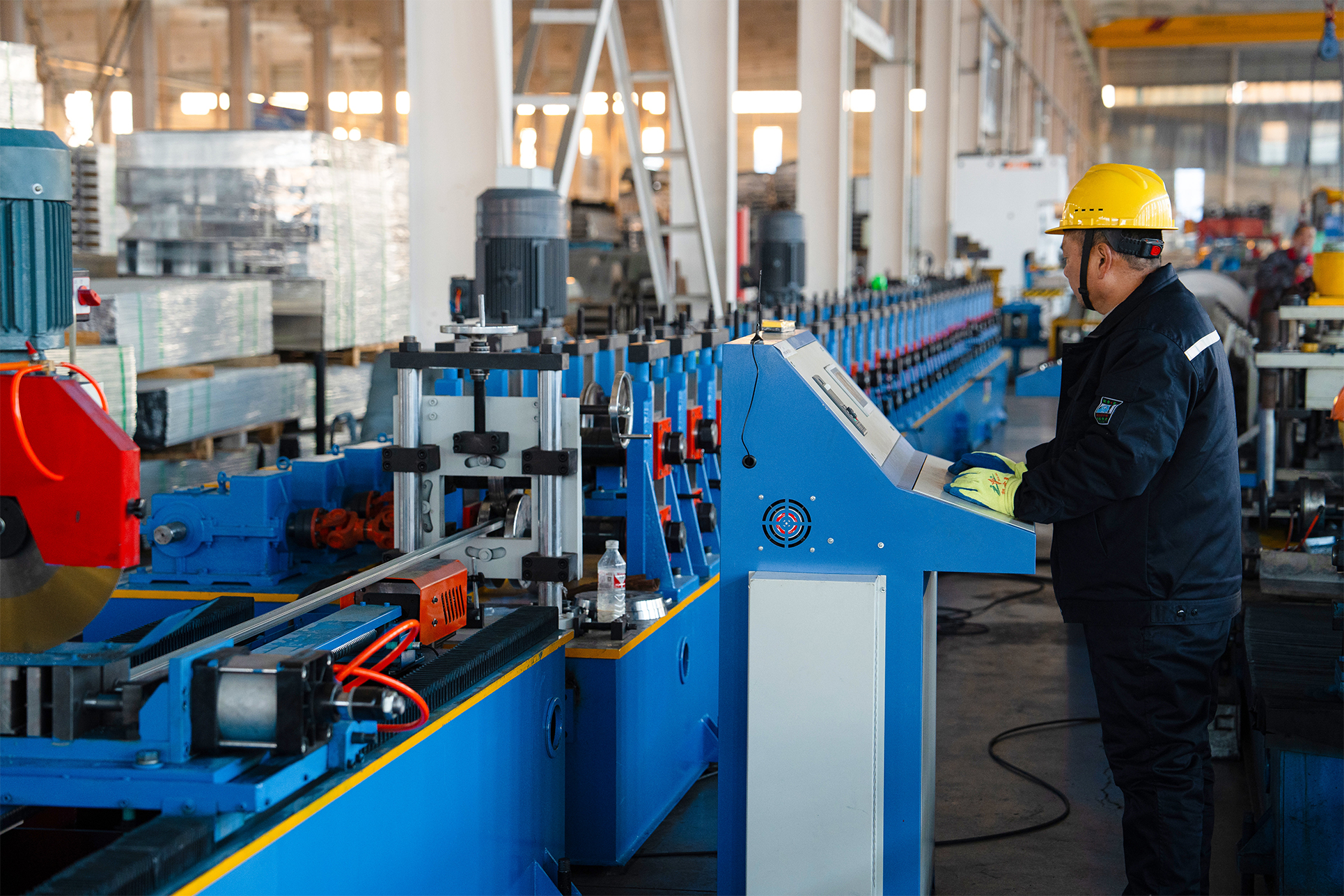

Dokładność kształtu tacy – jej szerokość, głębokość i integralność kołnierza – ma kluczowe znaczenie. W pełni zautomatyzowane linie produkcyjne Jiangsu Youming Group, obejmujące cięcie laserowe i wykrawanie CNC, zapewniają spójność geometrii tacy w każdym segmencie. Ta precyzja jest kluczowa, ponieważ obliczenia nośności i wyniki **badania obciążenia korytek kablowych** opierają się na dokładnych, zweryfikowanych właściwościach przekroju poprzecznego. Wszelkie odchylenia w procesie produkcyjnym mogą zagrozić obliczonej **Maksymalnej rozpiętości korytka kablowego**.

Wniosek

Zakup i instalacja systemów **korytkowych korytek kablowych** wymagają skupienia się na poziomie inżyniera na integralności strukturalnej. Powodzenie projektu wymaga starannego porównania **Maksymalnej rozpiętości korytka kablowego** z przewidywanym obciążeniem, przestrzegania rygorystycznych limitów **Ugięcia korytka kablowego** i upewnienia się, że **Stosunek wypełnienia kablem do montażu korytka** dokładnie odzwierciedla całkowitą masę. Niezależnie od tego, czy wybierzesz standardowe materiały ocynkowane, czy specjalistyczne **koryta kablowe ze stali nierdzewnej**, istotne jest poleganie na produktach zweryfikowanych poprzez rygorystyczne **testy obciążenia korytek kablowych**. Jiangsu Youming Group Co., Ltd., posiadająca certyfikowane procesy produkcyjne i centrum testowe, jest wysokiej jakości partnerem dostarczającym niezawodne rozwiązania w zakresie korytek kablowych dla najbardziej wymagających projektów na świecie.

Często zadawane pytania (FAQ)

• Jaki jest typowy współczynnik bezpieczeństwa stosowany w **Badanie obciążenia korytek kablowych**? Normy branżowe zazwyczaj wymagają minimalnego współczynnika bezpieczeństwa wynoszącego 1,5. Oznacza to, że ostateczne obciążenie niszczące **koryta kablowego** musi być co najmniej 1,5 razy większe niż opublikowane bezpieczne obciążenie robocze.
• W jaki sposób **Współczynnik wypełnienia kablami przy montażu w korytku** wpływa na wydajność chłodzenia korytka? Chociaż współczynnik wypełnienia nie wpływa bezpośrednio na konstrukcyjną pojemność korytka **Badanie obciążenia korytka kablowego**, wysoki współczynnik wypełnienia (np. powyżej 40%) ogranicza cyrkulację powietrza, co prowadzi do gromadzenia się ciepła i konieczności zmniejszenia obciążalności prądowej zawartych w nim kabli zasilających.
• Jaka jest główna korzyść techniczna wynikająca ze stosowania **korytkowego korytka kablowego ze stali nierdzewnej** w porównaniu ze stalą ocynkowaną ogniowo? Podstawową korzyścią jest znacznie lepsza, długoterminowa odporność na korozję. Powłoka cynkowana ogniowo ulega degradacji z biegiem czasu, zwłaszcza w środowisku kwaśnym lub przybrzeżnym, podczas gdy pasywna warstwa tlenku na **korycie kablowym ze stali nierdzewnej** zapewnia ciągłą, doskonałą ochronę.
• Czy można zwiększyć **maksymalną rozpiętość korytka kablowego** poprzez wzmocnienie dna? Tak. Producenci często mogą zwiększyć **maksymalną rozpiętość korytka kablowego** poprzez zastosowanie podłużnych usztywnień lub kołnierzy o dużej wytrzymałości, skutecznie zwiększając moment bezwładności przekroju poprzecznego, który jest podstawową właściwością konstrukcyjną wpływającą na rozpiętość i **ugięcie korytka kablowego**.
• W jaki sposób kierownik projektu weryfikuje roszczenie **Ugięcie korytka kablowego**? Kierownik projektu powinien poprosić producenta o tabele obciążeń, które zazwyczaj zawierają obliczone ugięcie w środku rozpiętości dla podanego obciążenia. To ugięcie należy potwierdzić w stosunku do limitu określonego w projekcie (np. L/240).
