Przewodnik zakupowy: Niestandardowe rozmiary drabin kablowych do zastosowań morskich – jak wybrać wymiary w oparciu o obciążenie, rozpiętość i środowisko korozyjne

W zastosowaniach morskich i przybrzeżnych zarządzanie kablami elektrycznymi jest krytycznym aspektem niezawodności i bezpieczeństwa systemu. Wybór prawidłowego rozmiary drabin kablowych do zastosowań morskich zapewnia odpowiednie podparcie kabli, odpowiednią wentylację i długoletnią pracę w trudnych warunkach. W tym przewodniku omówiono, jak wybrać odpowiedni rozmiar drabiny kablowej na statku lub platformie morskiej, w oparciu o obciążenie, rozpiętość i warunki korozyjne, wraz ze szczegółowymi spostrzeżeniami i krokami, które można podjąć.

Drabina kablowa o niskiej wysokości do morskiej platformy wiertniczej

1. Wprowadzenie

Statki morskie i instalacje przybrzeżne stoją przed wyjątkowymi wyzwaniami: ciężkimi wiązkami kabli, długimi niepodpartymi przęsłami, powietrzem obciążonym solą, wibracjami i ograniczoną przestrzenią. Określenie prawidłowego rozmiaru drabiny — a nie tylko standardowych rozmiarów — może zaoszczędzić przeróbek, poprawić bezpieczeństwo i zoptymalizować koszty. Jest to szczególnie prawdziwe w przypadku zamówień na niestandardowe rozwiązania dostosowane do konkretnych wymagań projektu.

2. Zrozumienie kluczowych wymiarów i parametrów Morska drabina kablowa

2.1 Szerokość, wysokość i rozstaw szczebli – czym są i dlaczego mają znaczenie

• Szerokość odnosi się do wewnętrznego wymiaru w świetle pomiędzy szynami bocznymi; musi uwzględniać całkowite pole przekroju poprzecznego lub sumę średnic kabli.
• Wysokość szyn bocznych (głębokość szyny) wpływa na sztywność konstrukcji i ugięcie pod obciążeniem.
• Rozstaw szczebli wpływa na sposób ułożenia kabli na drabinie, sposób ich mocowania i wentylację; np. typowe wartości rozstawu szczebli w wielu instalacjach wynoszą 150 mm, 300 mm lub 450 mm.

2.2 Rozpiętość podpór i nośność – wpływ rozpiętości na wytrzymałość i nośność

• Rozpiętość podpór to odległość pomiędzy podporami (wsporniki, wieszaki); dłuższe rozpiętości oznaczają większy moment zginający oraz zwiększone ugięcie i naprężenie.
• Na nośność (obciążenia równomierne i skupione) duży wpływ ma rozpiętość: ta sama szerokość drabiny może przenosić mniejsze obciążenie w miarę zwiększania się rozpiętości.

2.3 Materiały i środowisko korozyjne – w jaki sposób narażenie na działanie morza wpływa na decyzje dotyczące rozmiaru/materiału

• W środowiskach morskich lub przybrzeżnych drabina musi być odporna na mgłę solną, wilgoć, wibracje, a czasami na działanie ognia.
• Wybór materiału — np. stali ocynkowanej ogniowo, stali nierdzewnej lub aluminium — wpływa zarówno na odporność na korozję, jak i właściwości konstrukcyjne.
• Drabina dobierana wyłącznie na podstawie obciążenia i rozpiętości, bez względu na środowisko, może przedwcześnie ulec uszkodzeniu z powodu korozji lub degradacji materiału.

3. Jak korzystać z tabeli rozmiarów i tabeli obciążeń dla morskich drabin kablowych

3.1 Przykładowy wykres szerokości i rozpiętości do użytku na statku ( tabela rozmiarów morskich drabin kablowych do instalacji na statku )

Poniżej znajduje się uproszczona przykładowa tabela. Oczywiście należy skonsultować się z producentem w celu uzyskania szczegółowych wykresów rozpiętości obciążenia.

Uwaga: te wartości mają charakter poglądowy. Rzeczywista drabina niestandardowa może się różnić. Wielu producentów podaje szerokości od 100 mm do 900 mm w standardzie morskim.

3.2 Porównanie szerokości standardowych i niestandardowych oraz rozstawu szczebli ( niestandardowa szerokość drabiny kablowej i specyfikacja odstępów między szczeblami )

Standardowe szerokości mogą być oferowane od ręki (np. 150, 300, 450, 600 mm), natomiast niestandardowe szerokości pozwalają zoptymalizować przestrzeń, wagę i koszty. Rozstaw szczebli może być również standardowy (np. 300 mm) lub zmieniony w celu specjalnego poprowadzenia kabli.

3.3 Nośność a rozpiętość – dobór na podstawie rzeczywistej masy kabla ( jak wybrać rozpiętość i nośność drabiny kablowej morskiej )

Należy obliczyć całkowitą masę kabli (z uwzględnieniem przyszłej rozbudowy), a następnie sprawdzić szerokość drabiny, rozpiętość i podparcie materiałowe, które obciążają z dopuszczalnym ugięciem. Na przykład drabina o rozpiętości 3 m może unieść jedynie 250 kg/m, podczas gdy ta sama drabina o rozpiętości 1,5 m może unieść 400 kg/m.

4. Względy projektowe odporne na korozję w przypadku morskich drabin kablowych

4.1 Wybór materiału w warunkach morskich ( Przewodnik po rozmiarach drabin kablowych odpornych na korozję do zastosowań morskich )

• Stal ocynkowana ogniowo: szeroko stosowana, opłacalna, dobra ochrona przed korozją, jeśli jest właściwie konserwowana.
• Stal nierdzewna (np. 316): wyższa odporność na mgłę solną, wżery i korozję szczelinową – idealne rozwiązanie tam, gdzie konserwacja jest trudna.
• Stop aluminium: lżejszy, dobra odporność na korozję w wielu atmosferach morskich – odpowiedni tam, gdzie waga ma kluczowe znaczenie.

4.2 Czynniki środowiskowe (mgła solna, wilgotność, wibracje) i ich wpływ na wymiary i podpory

• Mgła solna przyspiesza korozję powłok i z czasem może zmniejszyć efektywną wytrzymałość strukturalną.
• Wibracje na statku lub platformie morskiej mogą powodować zmęczenie drabin lub podpór – dlatego należy podawać dane producenta dotyczące zmęczenia lub wyższy współczynnik bezpieczeństwa.
• Wahania temperatury i ruchy kadłuba mogą powodować rozszerzanie/kurczenie się – konstrukcja rozpiętości i podpór musi uwzględniać ruch i zapewniać minimalne dodatkowe naprężenia.

5. Lista kontrolna zakupu krok po kroku dla niestandardowych rozmiarów drabin kablowych do zastosowań morskich

5.1 Zdefiniuj obciążenie i grupowanie kabli

• Wypisz wszystkie kable, ich ciężary na metr (lub szacunkowo).
• Jeśli jest to przewidywane, uwzględnij przyszłą ekspansję.
• Zsumować całkowite obciążenie (kg/m) na planowanej długości drabiny.

5.2 Określenie rozpiętości i rozstawu podpór

• Przejrzyj wsporniki statku/konstrukcji, punkty podwieszenia i przeszkody.
• Krótsze rozpiętości = większa wydajność; zdecyduj o realistycznych interwałach wsparcia.

5.3 Wybierz szerokość, wysokość i rozstaw szczebli

• Upewnij się, że szerokość drabiny mieści wszystkie kable (patrz tabela w 3.1).
• Rozstaw szczebli należy wybrać odpowiednio do średnicy kabla i potrzeb w zakresie mocowania.
• Sprawdź wysokość szyny bocznej wystarczającą dla głębokości kabla.

5.4 Wybierz materiał/wykończenie i zabezpieczenie antykorozyjne

• Wybierz materiał w oparciu o środowisko korozyjne (patrz sekcja 4.1).
• Upewnij się, że wykończenie/powłoka spełnia wymagania klasyfikacji statku lub normy offshore.

5.5 Sprawdź dane producenta dotyczące obciążenia/ugięcia i upewnij się, że są zgodne

• Poproś o szczegółowe tabele obciążeń: rozpiętość vs. obciążenie vs. ugięcie.
• Upewnij się, że dopuszczalne są wartości graniczne ugięcia (np. ≤L/100 w przypadku systemów drabinowych).
• Sprawdź odpowiednie normy (np. EN61537) i, jeśli to konieczne, certyfikaty stron trzecich.

6. Dlaczego warto wybrać naszą firmę w zakresie niestandardowych rozwiązań morskich drabin kablowych

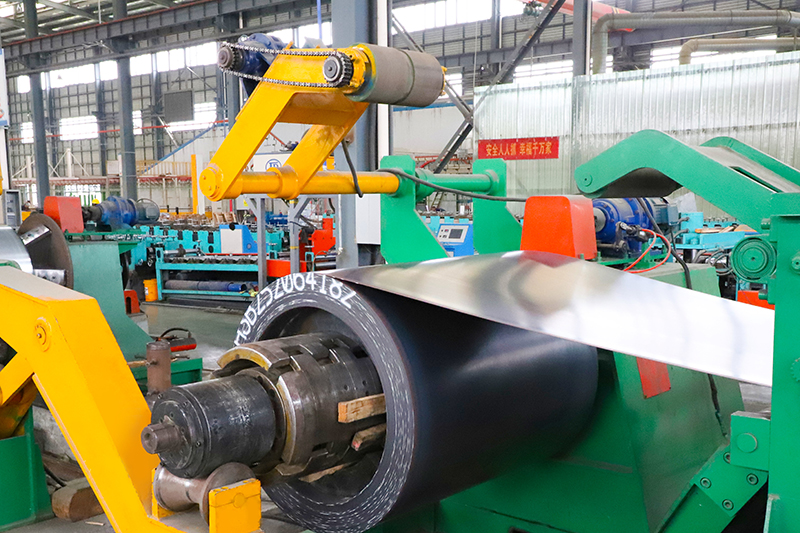

Jiangsu Youming GroupCo., Ltd. została założona w 2015 roku i znajduje się w parku przemysłowym Taidong w mieście Shiyuan w mieście Dongtai. Jest przedsiębiorstwem high-tech specjalizującym się w badaniach, rozwoju i produkcji korytek kablowych. Z kapitałem zakładowym wynoszącym 50 milionów RMB, obejmującym 60 akrów i warsztatem produkcyjnym o powierzchni ponad 26 000 m², jego roczna zdolność produkcyjna przekracza 30 000 ton. Firma wyposażona jest w w pełni zautomatyzowane linie produkcyjne – obejmujące cięcie wzdłużne i poprzeczne, automatyczne formowanie, spawanie, nitowanie, cięcie laserowe i wykrawanie rewolwerowe CNC oraz automatyczne natryskiwanie. Gama produktów obejmuje serie stali nierdzewnej, stopów aluminium, cynkowanych ogniowo i malowanych proszkowo/ognioodpornych, w wykonaniu korytowym, drabinkowym, perforowanym i siatkowym. Produkty są szeroko stosowane w infrastrukturze, transporcie, komunikacji, energetyce (w tym energii wiatrowej, fotowoltaicznej i cieplnej), maszynach, metalurgii, spedycji, przemyśle chemicznym, farmaceutycznym, spożywczym i innych dziedzinach. Dzięki własnemu centrum testowemu i pełnej kontroli jakości od surowca po dostawę, firma zapewnia, że ​​jakość produktu osiąga wysoki poziom branżowy. Zatrudnia ponad 150 wykwalifikowanych pracowników (w tym ponad 50 członków technicznych), z dedykowanym zespołem projektowym i badawczo-rozwojowym, zaawansowanym zarządzaniem przedsiębiorstwem i wydajnym zespołem sprzedaży. Firma posiada certyfikaty ISO9001:2015, ISO14001:2015 i ISO45001:2018, a także certyfikat EUCE, wiele niezależnych praw własności intelektualnej i patentów oraz zajmuje wiodącą pozycję w zakresie innowacji technologicznych w branży.

Klientom poszukującym niestandardowych wymiarów bez lin, dostosowanych tabel obciążenia/ugięcia oraz pełnych opcji materiałowych/wykończeniowych dla trudnych warunków morskich, oferujemy kompleksowe usługi od specyfikacji, produkcji po dostawę i zapewniamy pełną dokumentację techniczną.

7. Wniosek

Wybór prawidłowego rozmiary drabin kablowych do zastosowań morskich wymaga czegoś więcej niż tylko wyboru szerokości nominalnej. Należy ocenić rzeczywiste obciążenie kabla, rozpiętość podpór, rozstaw szczebli, warunki materiałowe i środowiskowe. Stosując zorganizowane podejście i weryfikując dane producenta, można określić rozwiązanie drabinowe, które zapewni długoterminową wydajność, bezpieczeństwo i wartość. Dzięki odpowiedniemu partnerowi możesz osiągnąć niestandardowe rozmiary, dostosowane do indywidualnych potrzeb wykończenia i pełną zgodność ze standardami morskimi.

8. Często zadawane pytania

• Pytanie 1: Jaka jest typowa standardowa szerokość morskiej drabiny kablowej?
  A1: Standardowe szerokości często obejmują 150 mm, 300 mm, 450 mm i 600 mm, ale mogą być dostępne niestandardowe szerokości do 900 mm lub większe.
• Pytanie 2: Jak określić prawidłową rozpiętość podparcia drabiny kablowej na statku?
  Odpowiedź 2: Należy sprawdzić rozstaw wieszaków/wsporników w projekcie statku, następnie zapoznać się z tabelą rozpiętości w zależności od obciążenia producenta i wybrać rozpiętość zapewniającą, że całkowity ciężar kabla nie przekroczy dopuszczalnego obciążenia dla tego rozpiętości.
• Pytanie 3: Czy korozja wpływa na rozmiar drabiny kablowej?
  A3: Tak. W środowisku morskim korozja może zmniejszyć integralność konstrukcji, co oznacza, że ​​przy określaniu rozmiaru, materiałów i wykończenia możesz potrzebować grubszych szyn bocznych, krótszych rozpiętości lub wyższych współczynników bezpieczeństwa. Sekcja 4 omawia tę kwestię.
• Pytanie 4: Czy mogę mieszać drabiny o standardowych i niestandardowych szerokościach w ramach tej samej instalacji?
  A4: Jest to możliwe, ale mieszanie szerokości może komplikować rozstaw podpór i obliczenia obciążenia. Z punktu widzenia zaopatrzenia i instalacji lepiej jest ujednolicić rozmiar, jeśli to możliwe, lub skonsultować się z dostawcą w sprawie kompatybilności.
• Pytanie 5: Jakiej dokumentacji powinienem zażądać od dostawcy drabin?
  Odpowiedź 5: Należy poprosić dostawcę o tabele obciążenia/ugięcia dotyczące proponowanej rozpiętości i szerokości, certyfikatów materiałowych, specyfikacji ochrony przed korozją, zgodności z odpowiednimi normami (np. EN61537) oraz dowodów kontroli jakości i identyfikowalności.
