Jak wybrać prawidłowo? Porównanie i przewodnik wyboru korytek kablowych typu drabinkowego i korytkowego

Wprowadzenie: Zrozumienie podstawowej roli korytek kablowych w okablowaniu elektrycznym

W złożonych systemach zasilania przemysłowego, komercyjnego i infrastrukturalnego korytka kablowe są kluczowymi elementami służącymi do podtrzymywania i ochrony kabli, zapewniając ich bezpieczną, uporządkowaną i wydajną pracę. Wybór odpowiedniego rodzaju korytka kablowego nie tylko wiąże się z początkowym kosztem inwestycji, ale także bezpośrednio wpływa na długoterminową niezawodność, koszty utrzymania i skalowalność systemu. Wśród wielu typów korytek kablowych najpopularniejsze są korytka kablowe typu drabinkowego i korytka kablowe typu korytkowego. Celem tego artykułu jest przedstawienie szczegółowego porównania i przewodnika po wyborze, który pomoże Ci dokonać świadomego wyboru producenci korytek kablowych typu drabinkowego oraz dostawcy tac korytkowych w oparciu o konkretne potrzeby projektu.

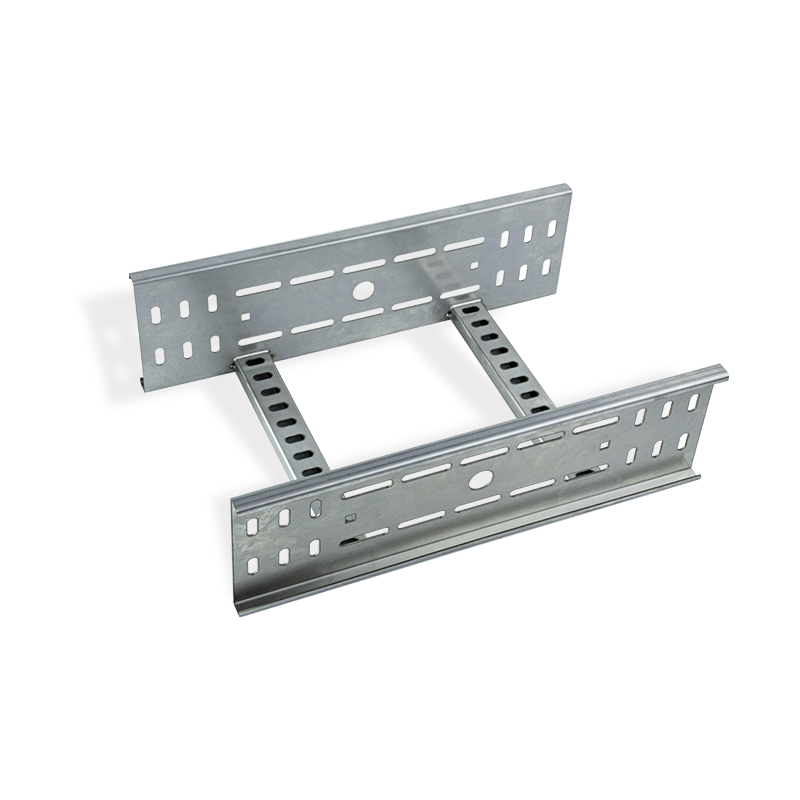

Drabina kablowa ze stali nierdzewnej

Typ drabinki a korytka kablowe: podstawowe definicje i różnice wizualne

Co to jest korytko kablowe typu drabinkowego?

Korytko kablowe typu drabinkowego, jak sama nazwa wskazuje, swoją konstrukcją przypomina drabinę. Składa się z dwóch równoległych szyn bocznych połączonych szeregiem równomiernie rozmieszczonych szczebli. Otwarta konstrukcja jest jego najbardziej charakterystyczną cechą.

• Struktura: Szczeble poręczy bocznych, tworzące otwartą ramę.
• Wygląd: Struktura przypominająca drabinkę, przejrzysta.
• Typowe zastosowania: Często stosowany w dużych instalacjach kablowych wymagających dużej wytrzymałości mechanicznej oraz doskonałej wentylacji i odprowadzania ciepła.

Co to jest korytko kablowe typu korytkowego?

Korytka kablowe typu korytkowego mają konstrukcję zamkniętą lub półzamkniętą, składającą się z korytka dolnego i dwóch boków, zwykle zaopatrzonych w zdejmowaną pokrywę. Tworzy ciągły kanał, który całkowicie otacza kable.

• Struktura: Dolne boki tacy (zwykle) przykrywają, tworząc zamknięty kanał.
• Wygląd: Przypomina prostokątną rynnę, schludny wygląd.
• Typowe zastosowania: Nadaje się do zastosowań w środowiskach precyzyjnego prowadzenia kabli, wymagających wysokiego poziomu ochrony przed kurzem, wilgocią i zakłóceniami.

Dokładne porównanie: scenariusze wydajności i zastosowania drabin i koryt korytowych

Projekt konstrukcyjny i porównanie wentylacji/rozpraszania ciepła

Zasadnicza różnica w budowie bezpośrednio determinuje ich wydajność wentylacji i odprowadzania ciepła. Otwarta konstrukcja korytka drabinkowego pozwala na swobodną cyrkulację powietrza wokół kabli, skutecznie odprowadzając ciepło powstające podczas pracy. Zamknięta konstrukcja korytka, oferując lepszą ochronę, ale stosunkowo słabo odprowadza ciepło.

• Taca drabinkowa: Otwarta struktura, doskonała wentylacja i odprowadzanie ciepła, skutecznie wydłuża żywotność kabla, preferowana w zastosowaniach generujących duże ciepło.
• Taca korytkowa: Zamknięta konstrukcja, ograniczone odprowadzanie ciepła, wymaga szczególnej uwagi w zakresie zarządzania ciepłem, gdy obciążenie kabla jest duże.

Porównanie przepustowości kabli, trasowania i wygody konserwacji

Łatwość instalacji i konserwacji kabla jest ważnym czynnikiem przy wyborze. Dzięki otwartej konstrukcji kable można wprowadzać i wychodzić z korytka drabinkowego z dowolnej pozycji, co sprawia, że ​​dodawanie, usuwanie lub wymiana kabli jest bardzo wygodna. Tace korytowe wymagają otwarcia pokrywy do pracy, co jest stosunkowo kłopotliwe.

• Taca drabinkowa: Niezwykle wygodny do montażu i konserwacji kabli, umożliwia dostęp od góry i z boku, duża elastyczność.
• Taca korytkowa: Wymaga otwarcia pokrywy w celu poprowadzenia, dodawanie/usuwanie kabli jest mniej wygodne niż w przypadku korytek drabinkowych, ale zapewnia schludny wygląd po instalacji.

Porównanie wytrzymałości mechanicznej i nośności

W przypadku konieczności podparcia dużej liczby ciężkich kabli wytrzymałość mechaniczna korytka ma kluczowe znaczenie. Zazwyczaj korytka drabinowe wykonane z wysokiej jakości stali wyróżniają się nośnością i dlatego jest ich wiele producenci drabinek kablowych o dużej wytrzymałości podkreślają przydatność swoich produktów w najcięższych warunkach przemysłowych.

Porównanie stopnia ochrony i przystosowania do środowiska

Stopień ochrony IP określa odporność tacy na zewnętrzne czynniki środowiskowe, takie jak kurz i wilgoć. Koryta korytkowe z zainstalowaną pokrywą mogą zapewnić wyższy stopień ochrony IP. Chociaż korytka drabinkowe są z natury otwarte, mogą osiągnąć doskonałą odporność na korozję, wybierając różne metody obróbki powierzchni, takie jak pozyskiwanie od wyspecjalizowanych dostawców Producenci korytek kablowych ocynkowanych ogniowo , dzięki czemu nadają się do wilgotnych, korozyjnych środowisk przemysłowych.

Autorytatywny przewodnik po wyborze: podejmowanie właściwej decyzji w oparciu o potrzeby projektu

Kiedy należy nadać priorytet korytkom kablowym typu drabinkowego?

Korytka kablowe typu drabinkowego są zazwyczaj lepszym wyborem w poniższych scenariuszach. Jeśli jesteś inżynierem lub nabywcą odpowiedzialnym za producenci korytek kablowych typu drabinkowego do projektów przemysłowych , będziesz często spotykać się z tymi wymaganiami.

• Zastosowania, w których krytyczna jest wysoka obciążalność prądowa i odprowadzanie ciepła: Takie jak elektrownie, duże centra danych, warsztaty produkujące ciężkie maszyny.
• Okazje wymagające częstych regulacji, konserwacji lub dodawania/usuwania kabli: Otwarta struktura zapewnia niezrównaną elastyczność.
• Projekty o stosunkowo ograniczonych budżetach: Zazwyczaj koszt produkcji i wyceny na producenci korytek kablowych typu drabinkowego price list są bardziej konkurencyjne niż w przypadku równoważnych tac korytkowych.
• Instalacje wymagające podparcia o dużej rozpiętości: Ich wysoka wytrzymałość konstrukcyjna pozwala na większy rozstaw punktów podparcia.

Kiedy należy nadać priorytet korytkom kablowym typu korytkowego?

W poniższych scenariuszach załączona charakterystyka tac korytowych oferuje niezastąpione zalety.

• Środowiska wymagające wysokiego poziomu ochrony: Takie jak przemysł spożywczy i farmaceutyczny o ekstremalnych wymaganiach dotyczących pyłu lub obszary zewnętrzne/wilgotne wymagające odporności na zachlapania.
• Obszary wrażliwe na zakłócenia elektromagnetyczne: Serwerownie w centrach danych, węzły komunikacyjne itp. wymagające ekranowania przed zakłóceniami zewnętrznymi.
• Przestrzenie publiczne, w których kładzie się nacisk na estetykę i bezpieczeństwo: Takich jak centra handlowe, budynki biurowe, zamknięta konstrukcja ukrywa kable, jest schludniejsza i zapobiega bezpośredniemu kontaktowi.
• Układanie małych ilości kabli sterowniczych, światłowodów komunikacyjnych: Zapewnia najwyższą ochronę fizyczną delikatnych kabli.

Wybór niezawodnego producenta: kwestie wykraczające poza sam produkt

Po określeniu rodzaju tacy decydujący jest wybór renomowanego producenta. Doskonały producent może nie tylko dostarczać produkty wysokiej jakości, ale także oferować profesjonalne wsparcie techniczne i usługi dostosowywania. Na przykład, gdy potrzebujesz niestandardowych rozmiarów lub specjalnych akcesoriów, znalezienie dostawców oferujących usługi takie jak niestandardowi producenci korytek kablowych typu drabinkowego staje się szczególnie ważne. Niezawodny producent, taki jak Jiangsu Youming Group Co., Ltd., zazwyczaj posiada następujące cechy:

• Kompleksowe certyfikaty jakości: Certyfikaty takie jak ISO 9001, ISO 14001, ISO 45001 i CE zapewniają stabilność procesów produkcyjnych i jakość produktu.
• Silne możliwości badawczo-rozwojowe i produkcyjne: Posiada zautomatyzowane linie produkcyjne (m.in. automatyczne linie spawalnicze, linie natryskowe) oraz niezależne centrum badawcze, zapewniające zdolność produkcyjną i spójność produktu.
• Bogata seria produktów: Oferuje różne typy, w tym drabiny, koryta, perforowane itp., Oraz wiele opcji obróbki materiałów i powierzchni, takich jak cynkowanie ogniowe, stal nierdzewna, stop aluminium.
• Profesjonalne wsparcie techniczne: Jesteśmy w stanie zapewnić profesjonalną pomoc w wyborze, w tym obliczenie obciążenia i wskazówki dotyczące instalacji, pomagając zoptymalizować plan projektu.

Często zadawane pytania

Jaka jest maksymalna dopuszczalna rozpiętość korytka kablowego typu drabinkowego?

Maksymalna dopuszczalna rozpiętość korytka kablowego typu drabinkowego nie jest wartością stałą; zależy to od kilku czynników, w tym od wysokości poręczy bocznej korytka i grubości materiału, oczekiwanego całkowitego obciążenia kabla oraz tego, czy wystąpią dodatkowe obciążenia dynamiczne (np. chodzenie personelu). Typowo, profesjonalnie producenci drabinek kablowych o dużej wytrzymałości podać szczegółowe tabele rozpiętości obciążeń. Ogólnie rzecz biorąc, w standardowych zastosowaniach przemysłowych powszechne są rozpiętości od 1,5 metra do 3 metrów, ale w zastosowaniach o dużych obciążeniach ze względów bezpieczeństwa może zaistnieć potrzeba zmniejszenia rozpiętości do 1 metra lub mniej.

W środowisku korozyjnym, co jest trwalsze – drabinka czy korytko?

W środowiskach korozyjnych trwałość korytka zależy przede wszystkim od procesu obróbki powierzchni, a nie od rodzaju konstrukcji. Obydwa można dostosować do trudnych warunków dzięki odpowiednim zabiegom antykorozyjnym. Na przykład ocynkowana ogniowo drabinka pochodząca od firmy Professional Producenci korytek kablowych ocynkowanych ogniowo zapewnia długotrwałą ochronę katodową dzięki warstwie cynku, oferując dużą odporność na korozję, idealną dla zakładów chemicznych, obszarów przybrzeżnych itp. Podobnie, koryta korytowe mogą być również cynkowane ogniowo. Dlatego wybór palety o wysokim stopniu odporności na korozję i obróbce powierzchni jest ważniejszy niż wplątanie się w rodzaj konstrukcji.

Czy w tym samym projekcie można łączyć korytka kablowe typu drabinkowego i korytkowego?

Jest to bardzo powszechne i praktyczne podejście. W dużych projektach oba typy koryt regałowych są często stosowane w różnych obszarach w zależności od konkretnych potrzeb. Na przykład trapezowe koryta stojakowe są stosowane w głównych ciągach kablowych i obszarach o wysokiej temperaturze, aby zoptymalizować nośność i odprowadzanie ciepła. Rynny regałowe typu rynnowego stosowane są w przypadku odgałęzień wchodzących do warsztatu lub nad szafami sterowniczymi, które wymagają ochrony przed kurzem i zakłóceniami. To hybrydowe podejście spełnia wymagania funkcjonalne, optymalizując jednocześnie koszty.

Jakie aspekty zwykle obejmuje produkcja niestandardowych korytek kablowych?

Gdy standardowe produkty nie mogą spełnić wymagań projektu, należy zwrócić się o pomoc do niestandardowi producenci korytek kablowych typu drabinkowego jest konieczne. Dostosowywanie zazwyczaj obejmuje:

• Dostosowanie rozmiaru: Niestandardowa szerokość, wysokość, długość.
• Dostosowanie materiału: Takie jak określone gatunki stali nierdzewnej, stopu aluminium itp.
• Modyfikacje strukturalne: Takie jak specjalne kolanka, trójniki, reduktory itp.
• Obróbka powierzchniowa: Specjalna powłoka kolorowa (dla estetyki lub identyfikacji), powłoka zagęszczona itp.
• Dostosowywanie akcesoriów: Specjalne wsporniki, płyty przyłączeniowe i inne akcesoria instalacyjne.
