Jak wybrać odpowiednie korytko kablowe dla zakładów przemysłowych

Wybór odpowiedniego korytka kablowego do środowisk przemysłowych wymaga dokładnego rozważenia nośności, materiału, odporności na korozję, rodzaju kabla i warunków instalacji. Poniżej znajduje się przewodnik krok po kroku, który pomoże Ci dokonać wyboru.

1. Określ typ korytka kablowego

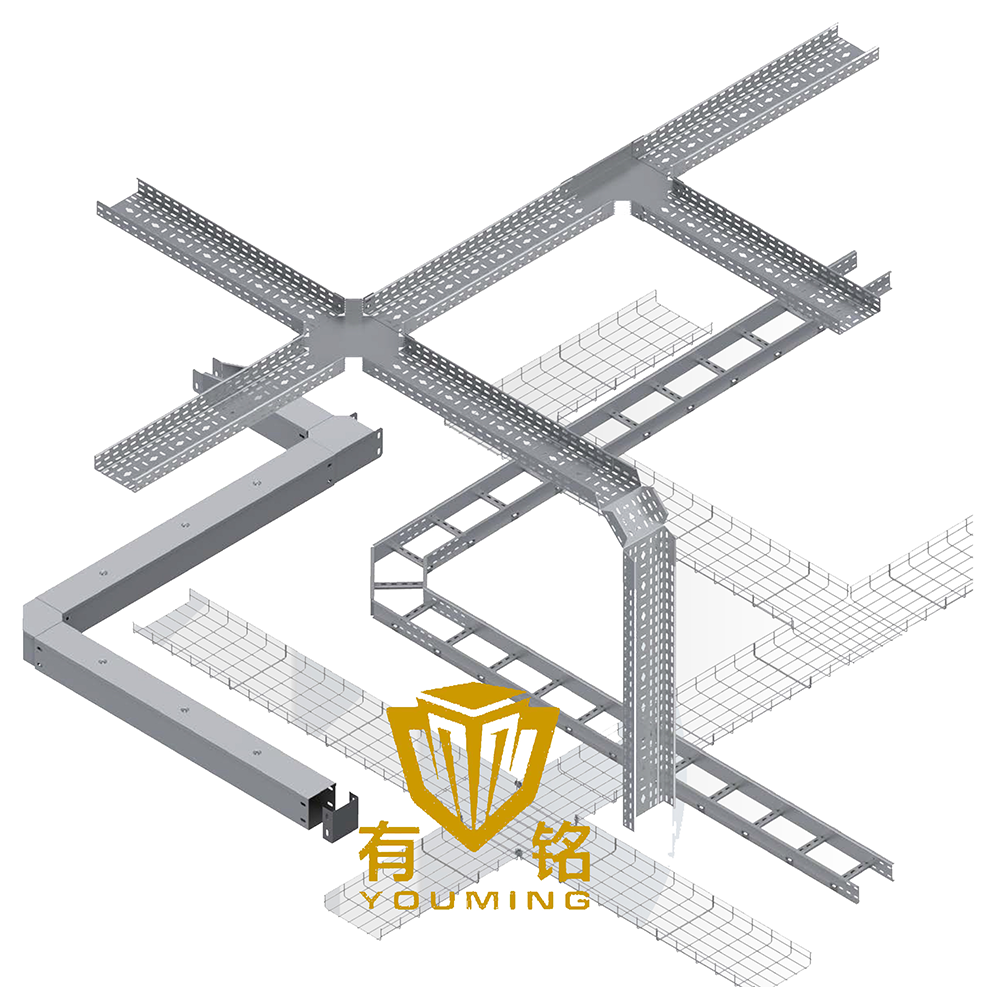

W zakładach przemysłowych zazwyczaj stosuje się cztery główne typy korytek kablowych:

Zalecenie przemysłowe:

- Kable zasilające i sterujące → Drabina lub solidna taca dolna

- Kable do transmisji danych i światłowody → Siatka druciana lub perforowana taca

- Surowe środowiska chemiczne → Taca ze stali nierdzewnej lub FRP

2. Weź pod uwagę odporność materiału i korozję

W zakładach przemysłowych często panuje wilgoć, chemikalia i wysokie temperatury, dlatego wybór materiałów ma kluczowe znaczenie:

Zalecenie przemysłowe:

- Standardowe fabryki → Stal ocynkowana ogniowo

- Zakłady chemiczne → Stal nierdzewna 316 lub FRP

- Na zewnątrz/wysoka wilgotność → Malowane proszkowo lub aluminium

3. Oblicz nośność i wypełnienie kabla

Kable przemysłowe mogą być ciężkie, dlatego upewnij się, że korytko wytrzyma ciężar:

Wytyczne dotyczące ładowności:

- Lekkie obciążenia: 50–100 kg/m (kable sterujące)

- Średnie obciążenie: 100–200 kg/m (kable zasilające)

- Heavy Duty: 200–500 kg/m (kable WN, zakłady górnicze)

Współczynnik wypełnienia kabla (normy NEC/IEC):

- Kable zasilające → Maks. 50% wypełnienia

- Kable sterujące → Maks. 70% wypełnienia

- Unikaj przeciążeń → Zapobiega przegrzaniu i problemom konserwacyjnym

Zalecenie przemysłowe:

- W przypadku ciężkich kabli (o dużej rozpiętości) należy używać korytek drabinkowych.

- Używaj tac z pełnym dnem, gdy ochrona kabli ma kluczowe znaczenie.

4. Czynniki środowiskowe i bezpieczeństwa

Zakłady przemysłowe stoją przed wyjątkowymi wyzwaniami:

Odporność na korozję → Wybierz stal nierdzewną lub FRP w strefach chemicznych.

Ochrona przeciwpożarowa → W obszarach wysokiego ryzyka należy stosować tace ognioodporne (z certyfikatem UL/CE).

Odporność na uderzenia → Wytrzymałe tace dla górnictwa, ropy i gazu.

Ekranowanie EMI → Aluminiowe lub stalowe tace na czułą elektronikę.

Zalecenie przemysłowe:

- Ropa i gaz → Ognioodporna powłoka ze stali nierdzewnej

- Żywność i farmacja → Tace sanitarne SS 316

- Górnictwo i przemysł ciężki →Bardzo gruba stal ocynkowana

5. Uwagi dotyczące instalacji i konserwacji

- Konstrukcja modułowa → Szybsza instalacja (np. systemy szybkiego mocowania).

- Dostępność → Otwarte tace (drabina/siatka) dla łatwego dodawania kabli.

- Rozstaw podpór → Zwykle 1,5 m–3 m (dostosuj w zależności od obciążenia).

- Kompensatory → Potrzebne w obszarach o wysokiej temperaturze.

Zalecenie przemysłowe:

- Zaplanuj wstępnie trasy kablowe, aby zminimalizować zakręty i podpory.

- Używaj perforowanych tac tam, gdzie kluczowa jest wentylacja i dostępność.

Ostateczna lista kontrolna dotycząca wyboru przemysłowego korytka kablowego

1. Wpisz → Drabina / Siatka / Bryła / Kanał

2. Materiał → ocynkowany / nierdzewny / aluminium / FRP

3. Obciążenie → Lekkie / Średnie / Ciężkie

4. Korozja → Standardowa / Odporna chemicznie

5. Bezpieczeństwo przeciwpożarowe → Czy jest zgodne z lokalnymi przepisami

6. Instalacja → Łatwy w montażu i rozbudowie

Wskazówka dla profesjonalistów: skonsultuj się z nami w sprawie niestandardowych rozwiązań dla środowisk (np. w obszarach o wysokiej temperaturze lub obszarach zagrożonych wybuchem).

---

Wniosek

Wybór odpowiedniego korytka kablowego dla zakładów przemysłowych zapewnia długotrwałe bezpieczeństwo, wydajność i oszczędność kosztów. Dopasuj tacę do rodzaju kabla, środowiska i wymagań dotyczących obciążenia, aby uzyskać wydajność.

Potrzebujesz pomocy? Skontaktuj się z nami, aby uzyskać bezpłatny projekt układu i obliczenia obciążenia!

Jeśli potrzebujesz rekomendacji dla konkretnych branż (np. petrochemii, motoryzacji, elektrowni), możemy jeszcze bardziej dostosować porady!
