Jak wybrać odpowiednie korytko kablowe ze stopu aluminium do swojej instalacji elektrycznej

Wybór optymalnego rozwiązania do zarządzania kablami to kluczowa decyzja dla każdego projektu elektrycznego. Korytko kablowe ze stopu aluminium systemy stały się głównym wyborem dla inżynierów i wykonawców, oferując unikalne połączenie wytrzymałości, lekkości i wyjątkowej odporności na korozję. W tym obszernym przewodniku szczegółowo omówimy kluczowe czynniki, które należy wziąć pod uwagę, aby mieć pewność, że wybierzesz rozwiązanie idealne korytko kablowe ze stopu aluminium który gwarantuje bezpieczeństwo, wydajność i trwałość dla konkretnego zastosowania, od zakładów przemysłowych po centra danych.

Zrozumienie korytka kablowego ze stopu aluminium i jego kluczowych zalet

Przed przystąpieniem do procesu selekcji ważne jest, aby zrozumieć, co wyróżnia stop aluminium. W przeciwieństwie do stali, aluminium w naturalny sposób tworzy ochronną warstwę tlenku, dzięki czemu jest wysoce odporne na rdzę i korozję. Ta nieodłączna właściwość w połączeniu ze strategicznym dodawaniem pierwiastków takich jak magnez i krzem daje w efekcie materiał, który jest zarówno mocny, jak i niezwykle lekki. Cechy te przekładają się na znaczne korzyści w miejscu pracy i przez cały okres użytkowania instalacji.

• Doskonała odporność na korozję: Idealny do trudnych warunków, takich jak zakłady chemiczne, obszary przybrzeżne i oczyszczalnie ścieków, gdzie występuje wilgoć i czynniki żrące.
• Lekki: Waży około jedną trzecią ciężaru stali, co ułatwia przenoszenie, transport i montaż, redukując w ten sposób koszty pracy i czas instalacji.
• Wysoki stosunek wytrzymałości do masy: Nowoczesne stopy zapewniają doskonałą integralność strukturalną i nośność pomimo zmniejszonej masy.
• Niemagnetyczne i nieiskrzące: Kluczowa funkcja bezpieczeństwa w środowiskach, w których występuje wrażliwy sprzęt elektroniczny lub w potencjalnie wybuchowej atmosferze.
• Wartość długoterminowa: Choć czasami koszt początkowy jest wyższy niż w przypadku stali, jej trwałość i minimalne wymagania konserwacyjne często prowadzą do niższego całkowitego kosztu posiadania.

Akcesoria do trójników kolankowych do listew kablowych ze stali nierdzewnej

5 kluczowych czynników, które należy wziąć pod uwagę przy wyborze korytka kablowego

Proces selekcji obejmuje uważną ocenę specyficznych wymagań Twojego projektu. Dobrze dobrany system tac zapewni niezawodną pracę przez dziesięciolecia, natomiast nieprawidłowy wybór może prowadzić do zagrożeń bezpieczeństwa i kosztownych wymian. Poniższe czynniki stanowią podstawę prawidłowego procesu decyzyjnego, zapewniającego skuteczne i wydajne wsparcie infrastruktury elektrycznej.

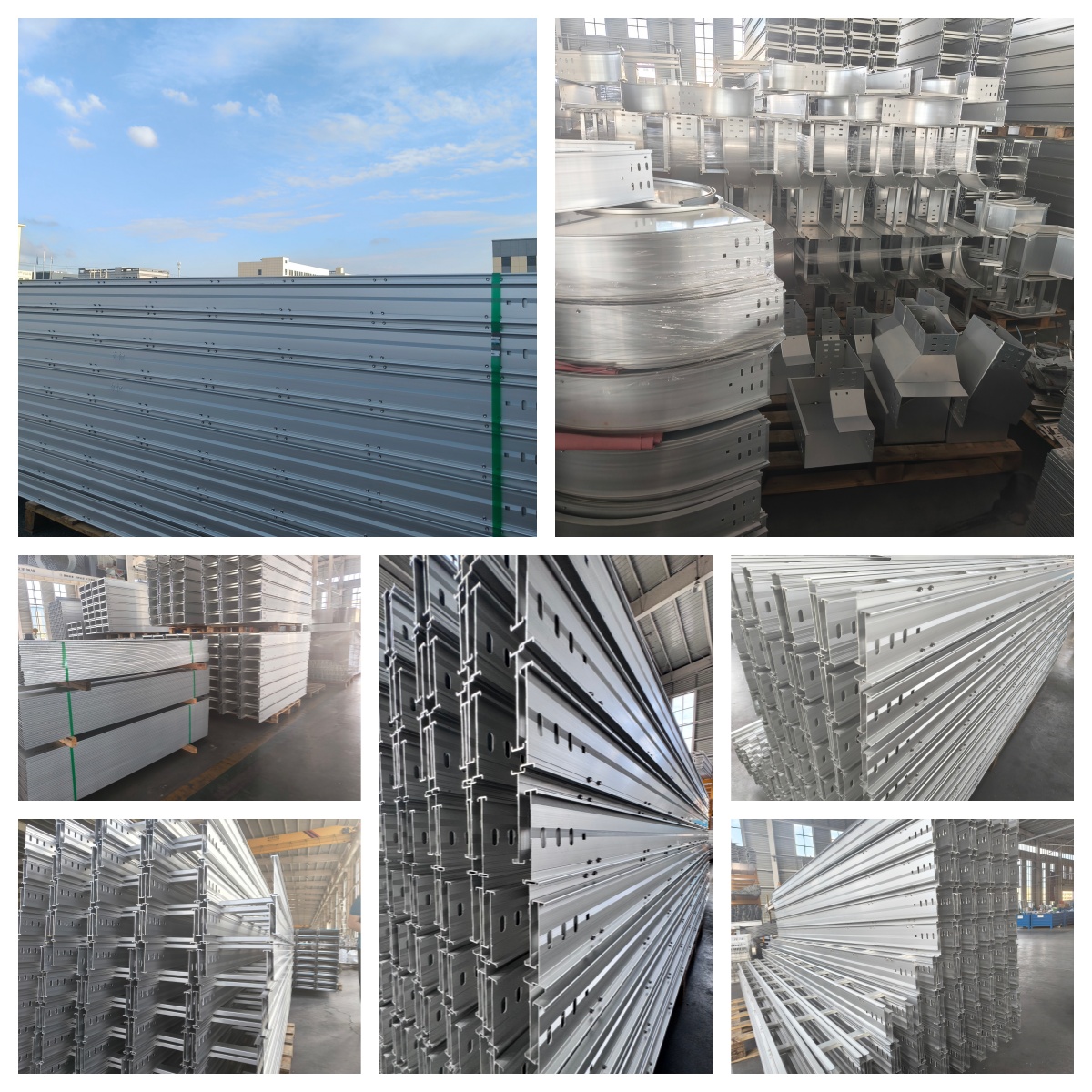

1. Nośność i typ korytka kablowego

Podstawową funkcją korytka kablowego jest bezpieczne utrzymanie ciężaru kabli. Należy obliczyć całkowitą masę wszystkich kabli, które zostaną umieszczone w korytku, łącznie z wszelkimi potencjalnymi dodatkami w przyszłości. Całkowita waga podzielona przez rozpiętość półki daje wymaganą nośność. Różne konstrukcje tac są projektowane pod kątem różnych obciążeń, dlatego dopasowanie typu do obliczonego obciążenia ma ogromne znaczenie dla integralności konstrukcji.

• Typ drabiny: Zapewnia najwyższą wytrzymałość i maksymalną wentylację, idealnie nadaje się do podtrzymywania kabli zasilających o dużej średnicy na długich dystansach.
• Typ koryta: Zapewnia solidne szyny boczne i faliste dno, zapewniając dobre wsparcie i ochronę kabli oraz lepsze trzymanie niż w przypadku drabinek.
• Solidne dno: Zapewnia maksymalną ochronę przed kurzem, wilgocią i zakłóceniami elektromagnetycznymi (EMI), odpowiednia dla krytycznych kabli do transmisji danych.
• Siatka druciana: Niezwykle lekki i elastyczny, idealny do lekkich zastosowań i często zmieniających się układów kabli.

2. Względy środowiskowe i korozyjne

Środowisko, w którym aluminiowy korytko kablowe zostanie zainstalowany, jest być może najważniejszym czynnikiem. Naturalna odporność aluminium na korozję jest główną zaletą, ale poziom narażenia decyduje o wymaganym stopie lub wykończeniu. Ocena czynników takich jak wilgotność, narażenie na działanie środków chemicznych, ekstremalne temperatury i obecność soli poprowadzi Cię w stronę najbardziej trwałego i opłacalnego rozwiązania dla Twojego ustawienia.

• Łagodne środowiska wewnętrzne: Zwykle wystarczający jest standardowy stop aluminium po walcowaniu.
• Obszary o wysokiej wilgotności/przybrzeżne: Zalecane są stopy o wyższej odporności na korozję (np. seria 5000 lub 6000). Anodowane lub malowane proszkowo wykończenia zapewniają dodatkową warstwę ochronną.
• Narażenie chemiczne: W przypadku trudnych środowisk chemicznych należy wybrać tacę ze specjalistyczną powłoką odporną na chemikalia.
• Ekstremalne temperatury: Aluminium dobrze zachowuje swoje właściwości w szerokim zakresie temperatur, ale przy projektowaniu należy uwzględnić rozszerzalność cieplną.

3. Rozmiar, współczynnik wypełnienia i przyszła ekspansja

Wybór odpowiedniego fizycznego rozmiaru korytka wymaga czegoś więcej niż tylko dopasowania współczesnych kabli. Normy krajowe i międzynarodowe, takie jak Krajowy Kodeks Elektryczny (NEC), zawierają wytyczne dotyczące maksymalnych współczynników wypełnienia — zazwyczaj 50% dla kabli zasilających i 40% dla kabli sterujących. Co więcej, przemyślany projekt zawsze zapewnia miejsce na przyszłą rozbudowę, co pozwala uniknąć późniejszej konieczności całkowitego remontu systemu. To przewidywanie jest kluczowym aspektem wybór tacy aluminiowej dla skalowalnych projektów.

• Oblicz całkowite pole przekroju poprzecznego wszystkich początkowych kabli.
• Wybierz korytko, którego wewnętrzna powierzchnia przekroju poprzecznego jest co najmniej dwukrotnie większa od powierzchni początkowych kabli (dla współczynnika wypełnienia 50%).
• Rozważ użycie szerszych tac lub wielu poziomów, aby uwzględnić przyszły rozwój.
• Zawsze przestrzegaj lokalnych przepisów i przepisów dotyczących wypełnienia kabli i współczynników obniżania wartości znamionowych.

4. Wymagania dotyczące instalacji i konserwacji

Łatwość instalacji i długoterminowe potrzeby konserwacyjne znacząco wpływają na całkowity koszt projektu. Korytko kablowe ze stopu aluminium jest preferowany ze względu na lekkość, która ułatwia podnoszenie, pozycjonowanie i zabezpieczanie. Weź pod uwagę złożoność przebiegu kabla, dostępne punkty mocowania i potrzebę stosowania specjalistycznych złączek. Dobrze zaplanowany system minimalizuje czas instalacji i zapewnia długoterminową dostępność w celu konserwacji i uzupełnień. Zrozumienie montaż tacy aluminiowej proces z wyprzedzeniem ma kluczowe znaczenie dla planowania.

• Lekkie tace zmniejszają potrzebę stosowania ciężkich maszyn do podnoszenia.
• Konstrukcje modułowe z prefabrykowanymi złączkami (kolana, trójniki, redukcje) przyspieszają montaż.
• Zaplanuj złącza dylatacyjne na długich odcinkach, aby uwzględnić rozszerzalność i kurczenie termiczne.
• Upewnij się, że konstrukcja umożliwia łatwy dostęp w celu dodawania, usuwania lub sprawdzania kabli.

5. Zgodność ze standardami i kodeksami branżowymi

Zapewnienie zgodności systemu korytek kablowych ze wszystkimi odpowiednimi normami branżowymi nie podlega negocjacjom w zakresie bezpieczeństwa i wydajności. Normy te regulują wszystko, od składu materiału i testów obciążenia po właściwości ogniowe i praktyki instalacyjne. Używanie zgodnych produktów chroni Cię przed odpowiedzialnością i gwarantuje, że system będzie działał zgodnie z oczekiwaniami. Jest to zasadniczy krok w aluminiowy korytko kablowe guide dla każdego profesjonalisty.

• NEMA (Krajowe Stowarzyszenie Producentów Elektryków): Normy takie jak NEMA VE 1 obejmują wymagania ogólne i testowanie produktów.
• UL (Underwriters Laboratories): Szukaj produktów sklasyfikowanych jako UL, które zostały przetestowane pod kątem określonych kryteriów wydajności.
• IEEE (Instytut Inżynierów Elektryków i Elektroników): Normy takie jak IEEE 383 obejmują badania odporności ogniowej.
• NEC (Krajowy kodeks elektryczny): Zawiera wytyczne dotyczące praktyk bezpiecznej instalacji, w tym współczynników wypełnienia i uziemienia.

Porównanie stopu aluminium z materiałami alternatywnymi

Chociaż aluminium jest doskonałym wyborem, ważne jest, aby zrozumieć, jak wypada na tle innych popularnych materiałów, takich jak stal i stal nierdzewna. Każdy materiał ma swój własny zestaw właściwości, zalet i idealnych przypadków użycia. Porównanie to pozwala na w pełni świadomy wybór materiałów w oparciu o specyficzne wymagania techniczne i budżetowe projektu.

Często zadawane pytania

Jaka jest różnica w wadze pomiędzy korytkiem kablowym aluminiowym i stalowym?

Korytko kablowe ze stopu aluminium zazwyczaj waży około jednej trzeciej wagi równoważnej tacy stalowej. Na przykład, gdy stalowa drabinka o szerokości 6 cali może ważyć 3 funty na stopę, wersja aluminiowa będzie ważyć około 1 funta na stopę. To znaczne zmniejszenie ciężaru upraszcza obsługę, zmniejsza koszty transportu i zmniejsza obciążenie strukturalne konstrukcji wsporczych, co czyni go kluczowym czynnikiem wybór tacy aluminiowej zarówno w przypadku nowych budynków, jak i modernizacji.

Czy aluminiowe korytko kablowe wymaga uziemienia?

Tak, wszystkie metalowe systemy korytek kablowych muszą być połączone i uziemione zgodnie z krajowymi przepisami elektrycznymi (NEC) i innymi lokalnymi przepisami. Chociaż aluminium jest dobrym przewodnikiem, odpowiednie uziemienie jest niezbędne, aby zapewnić ścieżkę o niskiej impedancji dla prądu zwarciowego, co ma kluczowe znaczenie dla natychmiastowego działania zabezpieczeń nadprądowych i ogólnego bezpieczeństwa elektrycznego. Aby zapewnić niezawodne połączenie, należy zastosować specjalne łączniki i zworki łączące przeznaczone do aluminium.

Jak aluminium zachowuje się podczas pożaru?

Aluminium ma stosunkowo niską temperaturę topnienia (około 660°C lub 1220°F) w porównaniu ze stalą. Ma jednak wysoką przewodność cieplną, co pomaga rozproszyć ciepło. Co ważne, aluminium nie pali się ani nie przyczynia się do gromadzenia paliwa w pożarze. W przypadku zastosowań o rygorystycznych klasach odporności ogniowej istotny jest wybór systemów korytek kablowych, które zostały przetestowane i certyfikowane (np. posiadają klasyfikację UL) pod kątem określonych okresów odporności ogniowej, ponieważ ogólna wydajność systemu zależy od projektu i potencjalnych powłok ognioodpornych.

Jaka jest typowa żywotność aluminiowego systemu korytek kablowych?

Żywotność aluminiowy korytko kablowe jest wyjątkowo długi, często przekracza 25 do 30 lat, zwłaszcza w środowiskach, które nie są silnie korozyjne. Jego trwałość jest bezpośrednio powiązana ze środowiskiem. W łagodnych warunkach wewnętrznych może trwać praktycznie w nieskończoność. W bardziej agresywnych środowiskach, takich jak zakłady przybrzeżne lub zakłady chemiczne, żywotność będzie nadal znacznie dłuższa niż w przypadku stali ocynkowanej ze względu na jej doskonałą odporność na korozję, co czyni ją trwałym i niezawodnym elementem każdej infrastruktury elektrycznej.

Czy aluminiowe korytko kablowe można stosować na zewnątrz?

Absolutnie. W rzeczywistości jedną z głównych zalet korytko kablowe ze stopu aluminium jest jego doskonała wydajność na świeżym powietrzu. Jego naturalna odporność na korozję sprawia, że ​​doskonale nadaje się do zastosowań zewnętrznych, gdzie będzie narażony na deszcz, śnieg i wilgoć. W przypadku trudnych warunków przybrzeżnych z mgłą solną lub obszarów przemysłowych zanieczyszczonych chemicznie, zastosowanie stopu o zwiększonej odporności na korozję (np. 5052 lub 6061) lub z wykończeniem ochronnym (np. anodowanie) dodatkowo wydłuży żywotność systemu i zachowa jego wygląd.
